C4-3 Architecture des réseaux

1. Un premier réseau local

1.1. Activité : Simuler un réseau avec filius

Lancer Filius, un outil de simulation de réseaux, repérer les deux modes d'utilisation dans la barre supérieure :

Mode Filius

En mode conception (icone marteau) on crée un réseau
En mode simulation (icone triangle vert) on fait fonctionner le réseau

Dans la barre latérale se trouvent les éléments constitutifs d'un réseau, placer un ordinateur, faire un clic droit pour afficher sa configuration, et cocher la case "Utiliser l'adresse ip comme nom". Vous devriez voir apparaître les éléments suivants :
Adresse MAC
1. Dans Filius, l'adresse MAC est-elle modifiable ? Quel est son format ?
2. Rechercher la signification de cette adresse sur le Web.
3. Quel élément d'un ordinateur est identifié de façon unique par son adresse MAC ?
Adresse IP
1. L'adresse IP est-elle modifiable ?
2. Filius affichera en rouge une adresse IP non valide, en testant différentes valeurs conjecturer le format d'une adresse IP valide.
3. Sur combien d'octets peut-on coder une adresse IP ?
Placer un second ordinateur et les relier par un cable, attribuer deux adresses IP commençant par les mêmes trois valeurs aux deux ordinateurs (voir remarque ci-dessus). Passer en mode simulation.
1. Cliquer sur l'un des ordinateurs, une interace permettant d'installer des logiciels sur cet ordinateur apparait, sélectionner la ligne de commande et l'installer :
2. Tester la commande ipconfig, quel est son rôle ?
3. Tester la commande ping en donnant l'adresse IP de l'autre ordinateur, quel est le rôle de cette commande ?
Peut-on ajouter un troisième ordinateur et les relier aux autres avec un cable ? Pourquoi ?
Utiliser un switch pour relier entre eux trois ordinateurs.

Testons la commande ping de la machine 192.168.0.1 vers la machine 192.168.0.3pour vérifier qu'ils peuvent communiquer.

Résultat du ping

1.2. La carte réseau et son adresse MAC⚓︎

Chaque ordinateur sur le réseau dispose d'une adresse MAC, qui une valeur unique attribuée à sa carte réseau (Ethernet, Wifi, 4G, 5G, ...) lors de sa fabrication en usine.

Cette adresse est codée sur 48 bits, présentés sous la forme de 6 octets en hexadécimal. Exemple : fc:aa:14:75:45:a5

Les trois premiers octets correspondent au code du fabricant. Un site comme https://www.macvendorlookup.com/ vous permet de retrouver le fabricant d'une adresse MAC quelconque.

1.3. Switch, hub, quelle différence ?⚓︎

Au sein d'un hub Ethernet (de moins en moins vendus), il n'y a aucune analyse des données qui transitent : il s'agit simplement d'un dédoublement des fils de cuivre (tout comme une multiprise électrique). L'intégralité des messages est donc envoyée à l'intégralité des ordinateurs du réseau, même s'ils ne sont pas concernés.

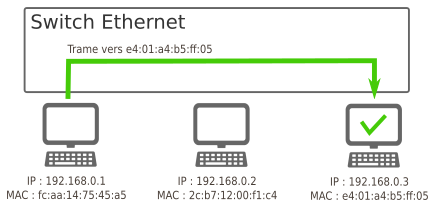

Au sein d'un switch Ethernet , une analyse est effectuée sur la trame qui est à distribuer. Lors d'un branchement d'un nouvel ordinateur sur le switch, celui-ci récupère son adresse MAC, ce qui lui permet de trier les messages et de ne les distribuer qu'au bon destinataire.

2. Un deuxième sous-réseau⚓︎

Rajoutons un deuxième sous-réseau de la manière suivante (penser à bien renommer les switchs).

Comment relier ces deux sous-réseaux ?

Une réponse pas si bête : avec un cable entre les deux switchs !

Testons cette hypothèse en essayant de pinger la machine 192.168.1.2 depuis la machine 192.168.0.1.

Résultat du ping

Cela ne marche pas. L'ordinateur refuse d'envoyer le ping vers la machine 192.168.1.2.
(spoil : car elle n'est pas dans son sous-réseau)

Temporairement, renommons la machine 192.168.1.2 en 192.168.0.33. Testons à nouveau le ping depuis la machine 192.168.0.1.

Résultat du ping

Cela marche. Les paquets sont bien acheminés.

Intuition : la notion de sous-réseau n'est pas topologique («il suffit de relier les ordinateurs entre eux») mais obéit à des règles numériques.

2.1. Notion de masque de sous-réseau⚓︎

Dans Filius, lors de l'attribution de l'adresse IP à une machine, une ligne nous permet de spécifier le masque de sous-réseau (appelé simplement « Masque » dans Filius). C'est ce masque qui va permettre de déterminer si une machine appartient à un sous-réseau ou non, en fonction de son adresse IP.

2.1.1 Explication basique⚓︎

Si le masque est 255.255.255.0, toutes les machines partageant les mêmes trois premiers nombres de leur adresse IP appartiendront au même sous-réseau. Comme ceci est le réglage par défaut de Filius, cela explique pourquoi 192.168.0.33 et 192.168.0.1 sont sur le même sous-réseau, et pourquoi 192.168.1.2 et 192.168.0.1 ne sont pas sur le même sous-réseau.

Dans cette configuration, 256 machines peuvent donc appartenir au même sous-réseau (ce n'est pas tout à fait le cas car des adresses finissant par 0 ou par 255 sont réservées).

Si le masque est 255.255.0.0, toutes les machines partageant les mêmes deux premiers nombres de leur adresse IP appartiendront au même sous-réseau.
Dans cette configuration, 65536 machines peuvent être dans le même sous-réseau. (car 256^2=65536)

Exercice

Renommons 192.168.0.33 en 192.168.1.2 et modifions son masque en 255.255.0.0.
Modifions aussi le masque de 192.168.0.1 en 255.255.0.0.
Testons le ping de 192.168.0.1 vers 192.168.1.2.

Résultat du ping

Cela marche. Les deux machines appartiennent maintenant au même sous-réseau.

2.1.2 Explication avancée⚓︎

Lorsqu'une machine A veut envoyer un message à une machine B, elle doit déterminer si cette machine :

appartient au même sous-réseau : auquel cas le message est envoyé directement via un ou plusieurs switchs.
n'appartient pas au même sous-réseau : auquel cas le message doit d'abord transiter par un routeur (voir 3.)

Quelle opération permet de distinguer cette appartenance à un même sous-réseau ?

Appelons IP_A et IP_B les adresses IP respectives des machines A et B.
Appelons M le masque de sous-réseau.
Nommons & l'opérateur de conjonction entre nombres binaires:

Propriété

A et B appartiennent au même sous-réseau ⇔ IP_A & M = IP_B & M

Exemple :

Cconsidérons trois machines A, B, C d'IP respectives 192.168.129.10, 192.168.135.200 et 192.168.145.1, configurées avec un masque de sous-réseau égal à 255.255.248.0.

	machine A	machine B	machine C
IP	192.168.129.10	192.168.135.200	192.168.145.1
M	255.255.248.0	255.255.248.0	255.255.248.0
IP & M	192.168.128.0	192.168.128.0	192.168.144.0

Rappel des règles de calcul :

pour tout octet x, x & 255 = x et x & 0 = 0.
129 & 248 s'écrit en binaire 10000001 & 11111000 qui vaut 10000000, soit 128 en décimal.

Conclusion : les machines A et B sont sous le même sous-réseau, mais pas la machine C.

Exercice de bac

Faire les questions Q1. et Q2. de l'exercice 5 du sujet La Réunion J1 2022

Correction Q1.a.

Une adresse IPv4 se code à l'aide de 4 octets.

Correction Q1.b.

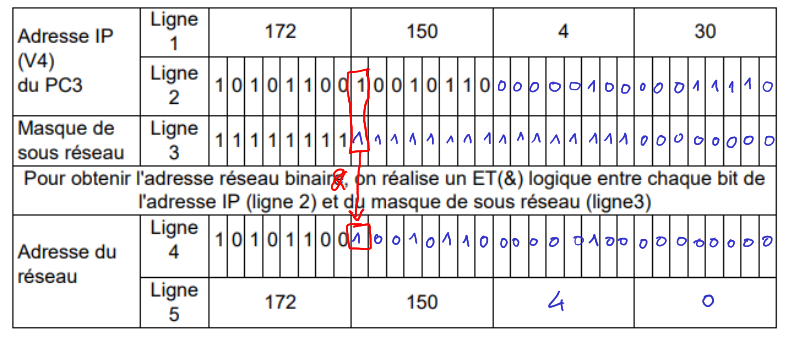

Le PC3 a pour adresse 172.150.4.30 / 24. Cela signfie que son masque, en notation CIDR, est 24. Ses 24 premiers bits sont donc à 1. Cela correspond au masque 255.255.255.0 en notation décimale.

Correction Q2.

2.1.3 Cohérence entre les deux explications⚓︎

Lorsqu'un masque de sous-réseau est égal à 255.255.255.0, l'opération de conjonction & avec chaque IP ne laissera intacts que les 3 premiers octets, le dernier sera égal à 0. Donc si deux adresses s'écrivent A.B.C.X et A.B.C.Y, elles appartiendront forcément au même sous-réseau (typiquement, c'est le cas de 192.168.0.33 et 192.168.0.1).

2.2 Écriture des masques de sous-réseau : notation CIDR⚓︎

D'après ce qui précède, 2 informations sont nécessaires pour déterminer le sous-réseau auquel appartient une machine : son IP et le masque de sous-réseau. Une convention de notation permet d'écrire simplement ces deux renseignements : la notation CIDR.

Exemple : Une machine d'IP 192.168.0.33 avec un masque de sous-réseau 255.255.255.0 sera désignée par 192.168.0.33 / 24 en notation CIDR.

Le suffixe / 24 signifie que le masque de sous-réseau commence par 24 bits consécutifs de valeur 1 : le reste des bits (donc 8 bits) est à mis à 0.
Autrement dit, ce masque vaut 11111111.11111111.11111111.00000000 , soit 255.255.255.0.
De la même manière, le suffixe / 16 donnera un masque de 11111111.11111111.00000000.00000000 , soit 255.255.0.0.
Ou encore, un suffixe / 21 donnera un masque de 11111111.11111111.11111000.00000000, soit 255.255.248.0.

(lien vers le cours sur le binaire)

2.3 Adresses IP et masques : ce qu'il faut retenir⚓︎

Définition

Les ordinateurs s'identifient sur les réseaux à l'aide d'une adresse IP (Internet Protocol).
Suivant la norme IPv4, les adresses IP sont encodées sur 4 octets : on parle d'IPv4.
Chaque octet pouvant varier de la valeur (décimale) 0 à 255, cela signifie que les adresses IP théoriquement possibles vont de 0.0.0.0 à 255.255.255.255.
Il y a donc $256^{4} = 4294967296$ adresses possibles. On a longtemps cru que ce nombre serait suffisant. Ce n'est plus le cas, on est donc en train de passer sur des adresses à 6 octets (en hexadécimal) : voir la norme IPv6.

Exemple

3. Un vrai réseau contenant deux sous-réseaux distincts : la nécessité d'un routeur⚓︎

Notre solution initiale (relier les deux switchs par un cable pour unifier les deux sous-réseaux) n'est pas viable à l'échelle d'un réseau planétaire.

Pour que les machines de deux réseaux différents puissent être connectées, on va utiliser un dispositif équipé de deux cartes réseaux, situé à cheval entre les deux sous-réseaux. Ce équipement de réseau est appelé routeur ou passerelle.

3.1 Principe de fonctionnement⚓︎

Imaginons que la machine 192.168.0.1 / 24 veuille communiquer avec la machine 172.16.52.3 / 24.
L'observation du masque de sous-réseau de la machine 192.168.0.1 / 24 nous apprend qu'elle ne peut communiquer qu'avec les adresses de la forme 192.168.0.X / 24, où X est un nombre entre 0 et 255.

Les 3 étapes du routage :

Lorsque qu'une machine A veut envoyer un message à une machine B, elle va tout d'abord vérifier si cette machine appartient à son réseau local. si c'est le cas, le message est envoyé par l'intermédiaire du switch qui relie les deux machines.
Si la machine B n'est pas trouvée sur le réseau local de la machine A, le message va être acheminé vers le routeur, par l'intermédiaire de son adresse de passerelle (qui est bien une adresse appartenant au sous-réseau de A).
De là, le routeur va regarder si la machine B appartient au deuxième sous-réseau auquel il est connecté. Si c'est le cas, le message est distribué, sinon, le routeur va donner le message à un autre routeur auquel il est connecté et va le charger de distribuer ce message : c'est le procédé (complexe) de routage, qui sera vu en classe de Terminale.

Dans notre exemple, l'adresse 172.16.52.3 n'est pas dans le sous-réseau de 192.168.0.1. Le message va donc transiter par le routeur.

3.2 Illustration avec Filius⚓︎

Rajoutons un routeur entre le SwitchA et le SwitchB.
Configuration du routeur : L'interface reliée au Switch A doit avoir une adresse du sous-réseau A. On donne souvent une adresse finissant par 254, qui est en quelque sorte la dernière adresse du réseau (en effet l'adresse en 255 est appelée adresse de broadcast, utilisée pour pinger en une seule fois l'intégralité d'un sous-réseau).
On donne donc l'adresse 192.168.0.254 pour l'interface reliée au Switch A, et 192.168.1.254 pour l'interface reliée au Switch B.

Dans l'onglet général, sélectionner « Routage automatique ».
Ainsi configuré notre routeur peut jouer le rôle de passerelle entre les deux sous-réseaux.

Test du ping entre 192.168.0.1 et 192.168.1.2

Cela ne marche pas. La carte réseau refuse d'envoyer les paquets car elle ne sait pas où les envoyer.

Pourquoi cet échec ? Parce que nous devons dire à chaque machine qu'une passerelle est maintenant disponible pour pouvoir sortir de son propre sous-réseau. Il faut donc aller sur la machine 192.168.0.1 et lui donner l'adresse de sa passerelle, qui est 192.168.0.254.

Attention, il faut faire de même pour 192.168.1.2 (avec la bonne passerelle...)
Testons à nouveau le ping... Cette fois cela marche.

Plus intéressant : effectuons un traceroute entre 192.168.0.1 et 192.168.1.2.

On y aperçoit que la machine 192.168.1.2 est atteignable en deux sauts depuis 192.168.0.1, en passant par la passerelle 192.168.0.254

Cas d'un réseau domestique

Chez vous, la box de votre opérateur joue simultanément le rôle de switch et de routeur :

switch car elle répartit la connexion entre les différents dispositifs (ordinateurs branchés en ethernet, smartphone en wifi, tv connectée...)
routeur car elle fait le lien entre ce sous-réseau domestique (les appareils de votre maison) et le réseau internet.

L'image ci-dessous présente le résultat de la commande ipconfig sous Windows. On y retrouve l'adresse IP locale 192.168.9.103, le masque de sous-réseau 255.255.255.0 et l'adresse de la passerelle 192.168.9.1.

3.3 Annexe : rajout d'un serveur DNS⚓︎

3.3.1 Rajout d'un serveur web⚓︎

Connectons un ordinateur au SwitchB, sur l'adresse 192.168.1.30 et installons dessus un Serveur web et démarrons-le.
Sur la machine 192.168.0.1, rajoutons un Navigateur Web. En tapant dans la barre d'adresse l'adresse IP du Serveur web, la page d'accueil de Filius s'affiche.

Lors d'une utilisation classique d'un navigateur web, c'est une url mémorisable qui s'affiche, et non une adresse IP : on retient en effet plus facilement https://www.google.com/ que http://216.58.213.131, qui renvoient pourtant à la même adresse. La machine qui assure ce rôle d'annuaire entre les serveurs web et leur adresse IP s'appelle un serveur DNS. Pour pouvoir indexer la totalité des sites internet, son rôle est structuré de manière hiérarchique. Vous trouverez des détails ici

3.3.1 Rajout d'un serveur DNS⚓︎

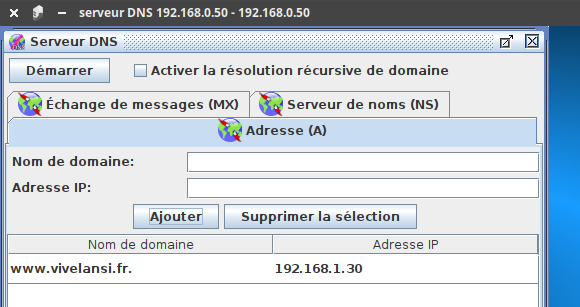

Rajoutons un serveur DNS minimal, qui n'aura dans son annuaire d'un seul site. Il faut pour cela raccorder une nouvelle machine (mais une machine déjà sur le réseau aurait très bien pu jouer ce rôle), et installer dessus un serveur DNS.
Sur ce serveur DNS, associons l'adresse http://www.vivelansi.fr à l'adresse IP 192.168.1.30.

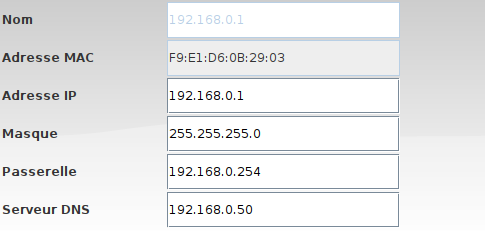

De retour sur notre machine 192.168.0.1, spécifions maintenant l'adresse du serveur DNS :
Depuis le navigateur web de la machine 192.168.0.1, le site http://www.vivelansi.fr est maintenant accessible.

Cours

Vous trouverez ci-dessous le diaporama de la synthèse de cours :

Diaporama de cours

Vous pouvez télécharger une copie au format pdf du diaporama de synthèse de cours présenté :

Cours

Attention

Ce diaporama ne vous donne que quelques points de repères lors de vos révisions. Il devrait être complété par la relecture attentive de vos propres notes de cours et par une révision approfondie des exercices.

Vous trouverez ci-dessous un complément de cours sur les adresses IP :

Les adresses IP

QCM

1. Laquelle de ces propositions est une adresse IP v4 valide ?

2. Laquelle de ces propositions est une adresse MAC valide ?

3. Quelle est l'utilité de la commande ping ?

Exercices

Exercice 1 : Adresse IP

Rappeler le format d'une adresse ipv4 valide.
Les adresses ip suivantes sont-elles valides ?
- 192.32.257.110
- 129.21.10.
- 212.225.0.132
- 44.125.80.33.112
Ecrire une fonction Python valide_ip(adresse) qui renvoie True si adresse est une adresse ip valide et False sinon.
Calculer le nombre total d'adresses ipv4 possibles.

Aide

On pourra utiliser la méthode split des chaines de caractères en Python.
Tester votre fonction sur les exemples de la question 2.

Exercice 2 : Ligne de commande

La commande ipconfig permet d'afficher l'état des interfaces réseau actives. Tester cette commande et en déduire l'adresse IP de votre machine ainsi que son adresse mac.
La commande tracert affiche la liste des adresses IP traversées par les paquets jusqu'à la destination donnée en paramètre.
Tester par exemple tracert wikipedia.org. Quel est la première adresse ip traversé par un paquet lorsque vous lancez cette commande depuis le lycée ? Pourquoi ?
Faire vos propres recherche sur la commande ping, quel est son utilité ?

Pour aller plus loin

Pour aller plus loin, rechercher la signification du champ ttl d'une commande ping. Que deviennent les paquets qui ne trouvent pas leur destination ?

Exercice 3 : Masque de sous réseau

Remarque

Avant de faire l'exercice on pourra lire le rappel ci-dessous ou consulter sur le Web la page Sous Réseau).

Deux machines ne peuvent communiquer que si elles sont sur le même réseau, c'est à dire que leurs adresses ip démarre par une partie commune. La longueur de cette partie commune est définie par le masque de sous réseau. Pour la connaître, on écrit le masque de sous réseau en binaire. Le nombre de 1 en début de masque donne la longueur de la partie commune dans les adresses IP. Par exemple le masque 255.255.254.0 donne en écriture binaire 11111111.11111111.111111110.00000000. La partie commune doit donc être de 23 bits car cette écriture débute par 23 fois le chiffre 1. Un masque de 23 bits peut se noter de façon plus concise /23 (notation cidr). Pour savoir si deux machines de ce réseau peuvent communiquer on écrit leurs adresses IP en binaire et on regarde si les 23 premiers bits sont identiques ou non.

Donner la notation cidr du masque 255.255.240.0
On considère trois machines A (192.168.130.10), B (192.168.155.100) et C (192.168.144.203) :
1. Quelles machines peuvent communiquer entre elles ?
2. Créer ce réseau dans filius
3. Confirmer à l'aide de ping vos réponses à la question 2.a
Dans un sous réseau, deux adresses sont réservées, l'une pour le broadcast (envoi à tout le réseau) et l'autre pour le réseau lui-même. Par exemple pour le masque 255.255.254.0, on peut avoir au maximum $2^{9} - 2 = 510$ ordinateurs dans le sous réseau. Sur le sous réseau domestique d'une livebox, le masque de sous réseau est généralement 255.255.255.0. Combien d'ordinateurs peuvent être connectés dans ce cas ?
Déterminer le masque de sous réseau du réseau du lycée à l'aide de la commande ipconfig, combien d'ordinateurs peuvent être connectés sur ce réseau ?
Donner le plus petit masque pour lequel le sous réseau pourra accueillir 1500 machines.
